Optimalizujte umístění tepelného čerpadla pro maximální efektivitu!

Krátké shrnutí:

• Dostatečný prostor pro cirkulaci vzduchu: Tepelné čerpadlo potřebuje prostor kolem venkovní jednotky pro efektivní výměnu vzduchu. Ideální je umístit ho alespoň 20–80 cm od stěny domu a zajistit, aby před ventilátorem bylo 2–3 metry volného prostoru.
• Minimalizace hlučnosti: Ujistěte se, že čerpadlo není umístěno v blízkosti vnitřních rohů nebo pod obytnými místnostmi. To pomůže minimalizovat odrazy zvuku a zajistí nižší hlučnost.
• Umístění nad terénem pro ochranu proti mrazu: Venkovní jednotka by měla být dostatečně vysoko nad zemí, aby zajistila optimální cirkulaci vzduchu a zabránila zamrznutí kondenzátu.
• Kratší vzdálenost mezi jednotkami pro menší tepelné ztráty: Umístění venkovní a vnitřní jednotky co nejblíže sobě minimalizuje ztráty tepla a zjednodušuje instalaci, což vede k nižším nákladům na vytápění.

Můžete mít sebelepší tepelné čerpadlo, ale pokud ho nevhodně umístíte, budou vás čekat zbytečně vysoké provozní náklady, nižší účinnost a zvýšená hlučnost. Jaké zásady je potřeba dodržet, aby vaše vytápění bylo maximálně efektivní?

Pravidla umístění tepelného čerpadla

Tepelné čerpadlo potřebuje dostatek volného prostoru, aby mohla být zajištěna efektivní cirkulace vzduchu. Zároveň ale není vhodné mít venkovní jednotku daleko od domu – jednak se tím prodraží samotná instalace, protože budete potřebovat delší potrubí, kterým proudí do objektu topná voda nebo chladivo, zároveň budou nutné zemní práce na pozemku, během nichž se toto potrubí musí položit dostatečně hluboko do země, aby v zimě nehrozilo jeho zamrznutí. A za druhé: čím je potrubí delší, tím větší budou tepelné ztráty – přijdete tak o část vyrobeného tepla a připlatíte si za náklady na vytápění. Správné umístění navíc pomáhá minimalizovat hlučnost tepelného čerpadla.

Kam umístit tepelné čerpadlo?

Při vybírání vhodného místa je třeba držet se těchto zásad:

• Vzdálenost tepelného čerpadla od domu musí být vždy alespoň 20–80 cm od zdi domu (záleží na konkrétním typu čerpadla), aby vzduch mohl dostatečně cirkulovat.
• Před ventilátorem by měly být alespoň 2, ideálně 3 metry volného prostoru, aby se zvuk vycházející z čerpadla od ničeho neodrážel a byla zajištěna výměna vzduchu. To je důvod, proč venkovní jednotku neumisťovat do vnitřních prostor, pod přístřešek ani ji nijak nezakrývat.
• Venkovní jednotka by měla být umístěna dostatečně vysoko nad terén. Díky tomu bude zajištěn dostatečný průtok vzduchu i ve chvíli, kdy na zemi bude vysoká vrstva sněhu. Zároveň bude moct kondenzát z čerpadla volně odtékat, aniž by zamrzal na jednotce.

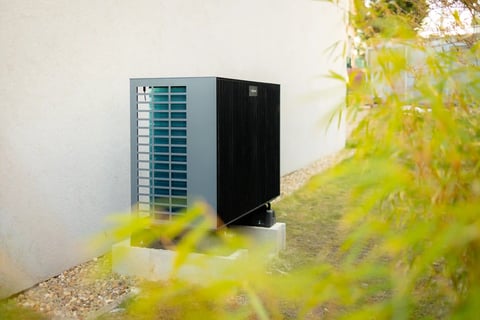

• Venkovní jednotka by měla stát na pevném a stabilním betonovém základu, ideálně uloženém v nezámrzné hloubce. Doporučujeme využít antivibrační podložky, které tlumí hluk a zabraňují přenosu vibrací do konstrukce domu.
• Jednotka musí být umístěna minimálně 15 cm nad terénem, aby ji neohrozil sníh a aby bylo zajištěno volné proudění vzduchu.
• Nezapomeňte ani na správné řešení odvodu kondenzátu – ten by měl odtékat do místa, kde nebude překážet (například ne na chodník nebo příjezdovou cestu). Pokud to terén neumožňuje přirozeně, doporučuje se odvod trubkou.
• Venkovní jednotka by neměla stát přímo pod obytnými místnostmi (vašeho ani sousedního domu).
• Pozor na odraz od stěn a dalších objektů. Nejhorší jsou vnitřní rohy staveb.
• Čerpadlo můžete umístit i na plochou střechu nebo na zeď. Ale ne na lehké příčky a další podklady, kterými se snadno šíří vibrace. Přečtěte si také, jaký je nejlepší základ pod tepelné čerpadlo, který utlumí vibrace a zajistí dostatečnou stabilitu zařízení.
• Existují i čerpadla určená pro vnitřní instalaci. Kompresor se dává do technické místnosti, která by měla být dostatečně daleko od vaší ložnice.

Zatímco při umístění bez odrazu zvuku je hluk ve vzdálenosti 3 metrů 35 dB, při odrazu od jedné stěny je to 38 dB a v rohu dokonce 41 dB. Zdroj: technický list Alpha Innotec LWAV 122

Jak snížit hluk tepelného čerpadla?

Hluk z venkovní jednotky se může stát nepříjemným, pokud čerpadlo umístíte na akusticky nevhodné místo. Vyhněte se rohům mezi dvěma zdmi, kde se hluk násobí díky odrazům. Stejně tak není vhodné čerpadlo instalovat přímo pod okna ložnic, a to jak vašich, tak sousedových.

Praktický tip: neumisťujte čerpadlo přímo k sousedovu plotu – kromě potenciálních sousedských sporů je zde riziko překročení hygienického limitu hluku.

Kam umístit čerpadlo, aby bylo chráněno proti mrazu?

Venkovní jednotka čerpadla je navržena tak, aby nepřízni počasí bez problémů odolávala. Stačí dodržet běžné zásady pro umístění zařízení, aby byl zajištěn jeho optimální chod a minimalizace šíření hluku. Podívejte se i na další opatření, která zabrání tomu, že v zimě tepelné čerpadlo zamrzne.

Tepelné čerpadlo na střeše – krajní řešení

Umístění tepelného čerpadla na střechu volte pouze v případě, že není k dispozici vhodnější řešení. Čerpadlo umisťujeme pouze na rovnou střechu, která splňuje statické požadavky. Pokud by se mělo jednat například o střechu garáže či např. zahradní přístřešek, konzultujte tuto možnost nejprve se statikem. V každém případě se musí jednat o pevný podklad, přes nějž se nebudou šířit vibrace dále do domu. Navíc na střeše je tepelné čerpadlo vystaveno extrémním povětrnostním vlivům, proto může umístění na střechu zkracovat jeho životnost.

Další možnosti umístění: co třeba na stěnu?

Kromě běžného umístění na základ na zem existují i další varianty, které mohou být praktické zejména při nedostatku místa na pozemku:

• Instalace na fasádu pomocí konzolí: vhodná především pro menší jednotky. Výhodou je úspora místa a někdy i menší slyšitelnost uvnitř domu, pokud se čerpadlo umístí mimo obytné části. Je však nutné počítat s nutností antivibračních prvků a kvalitním konstrukčním kotvením.

Jak zamezit ztrátám tepla: venkovní a vnitřní jednotka co nejblíže u sebe

Jak už bylo řečeno, venkovní jednotka by neměla stát příliš daleko od domu, a potažmo ani od vnitřní jednotky. Kratší vzdálenost znamená také kratší potrubí a také nižší tepelné ztráty, kterým by docházelo, pokud by ohřátá topná voda nebo chladivo z venkovní jednotky musely procházet delší trasou. Vy byste tak přišli o část dodávaného tepla a museli si tedy zbytečně připlácet za náklady na vytápění. Ideální je vejít se do vzdálenosti 15 metrů, jinak bude řešení technicky náročnější, včetně nároků na výkon oběhového čerpadla.

Umístění tepelného čerpadla dle orientace na světové strany

Umístění čerpadla dle světových stran v podstatě nehraje žádnou roli. Teplota vzduchu, s nímž tepelné čerpadlo pracuje, je při provozu v podstatě stejná jak na straně domu, kam dopadají sluneční paprsky, tak i tam, kde je po většinu dne zastíněno. Není tedy problém umístit tepelné čerpadlo na sever. Asi jediná slabá stránka umístění na stranu, kam nesvítí slunce, je pomalejší odtávání kondenzátu. I s tím si ale tepelné čerpadlo umí poradit.

Je na tepelné čerpadlo potřeba stavební povolení?

Není. Pokud se jedná o tepelné čerpadlo vzduch-voda s celkovým instalovaným výkonem do 20 kW, žádné stavební povolení nepotřebujete (jinak to ale může být v případě tepelného čerpadla země-voda). Tepelné čerpadlo splňuje definici výrobku ve smyslu zákona o technických požadavcích na výrobky a na základě toho nepodléhá posouzení stavebním úřadem a jeho instalace není předmětem územního ani stavebního řízení.

Formálně nejsou stanoveny ani žádné podmínky, kam můžete nebo naopak nesmíte tepelné čerpadlo umístit. Nejsou tedy stanoveny žádné parametry např. na umístění tepelného čerpadla od hranice pozemku souseda. Jediné, co si musíte pohlídat, je, aby čerpadlo splňovalo požadavky dle zákona o ochraně zdraví, tj. nepřekračovalo hygienické limity hluku podle nařízení vlády o ochraně zdraví před nepříznivými účinky hluku a vibrací. Konkrétně nesmí hluk tepelného čerpadla přesáhnout 40 dB. Měření se provádí ve vzdálenosti 2 m od okna obytné místnosti sousedního domu. Detailněji o tom píšeme v článku o hlučnosti tepelného čerpadla.

Legislativa a hlukové limity: co říkají předpisy

Při plánování umístění tepelného čerpadla je důležité zohlednit nejen technické, ale také legislativní požadavky. Pro většinu běžných čerpadel vzduch–voda s výkonem do 20 kW není potřeba stavební povolení ani územní souhlas. Výjimkou může být umístění na konstrukce jako je střecha nebo fasáda domu – zde může být nutné ohlášení stavby nebo doložení statického posudku, zejména pokud hrozí přenos vibrací do obytných částí domu.

Z hlediska hluku platí, že venkovní jednotka tepelného čerpadla nesmí překročit hygienický limit 40 dB ve vzdálenosti 2 metrů od okna obytné místnosti sousedního domu. V praxi to znamená, že je třeba zvážit jak akustické vlastnosti místa, tak vzdálenost jednotky od hranice pozemku.

Doporučuje se udržovat vzdálenost alespoň 3 metry od sousední budovy a neumisťovat jednotku do akusticky problematických prostor, jako jsou vnitřní kouty mezi dvěma zdmi, kde se zvuk může odrážet a zesilovat.
